M型滑触线

M型滑触线

描述:

详细说明:


M型滑线集电器  HXPnR-M、HXPnR-C、HXPnR-Ω系列单极组合式滑线由M型、C型、Ω型铜导管与相配置的PVC绝缘护套、外置式集电器以及与之相对应的支架、端口、喇叭口、接头滑座等组件组合而成。该产品以其体积小、结构紧凑、性能稳定、组合自由等特点被广泛地应用于汽车、邮电、机械、化工、烟草、电器等行业的输送线、检测线作为移动供电和信号传输。

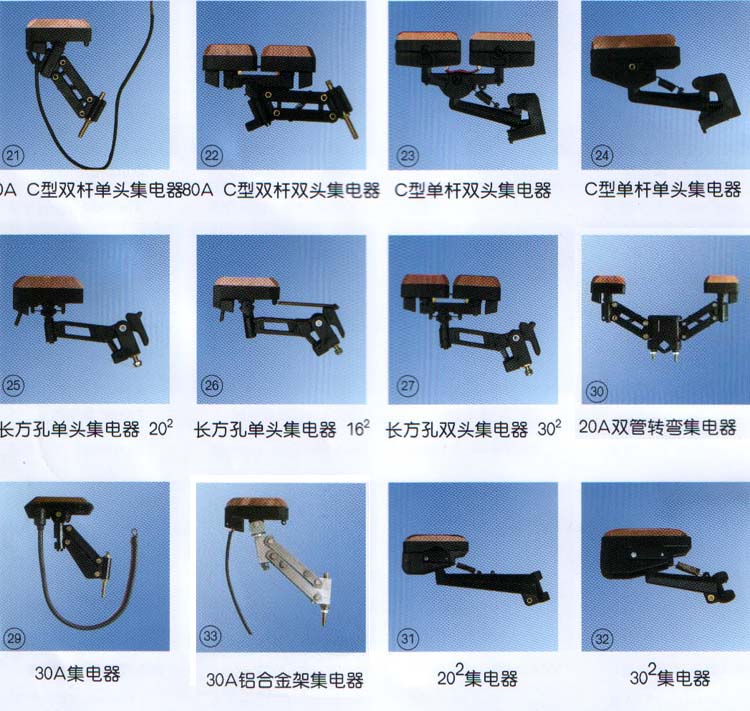

    C型、M型排式滑线集电器是滑触线系统中集电侧拾取电能的主要装置,它通过集电刷与导轨的滑动接触,将电能直接传导至用电器,从而实现系统的移动供电。集电器由机械结构的张力装置和直接与导轨滑动接触的集电刷两部分组成。(行业:滑触线、滑线、滑导线、滑接移动输电供电。

HXPnR-M、HXPnR-C、HXPnR-Ω系列单极组合式滑触线



The series of HXPnR-M、HXPnR-C、HXPnR-Ω monople assembled busbars

型号规格

Type & spec

滑触线截面尺寸(mm)Busbar size (mm)

载流(A)

Curre(A)

适配外置式集电器

Suitable current collector

A

B

C

HXPnR-M-100

15.2

9.6

3.8

100

MJD-100-M1.MJD100-M2

HXPnR-C-120

15.8

14.8

5.4

120

MJD-120-C1.MJD120-C2

HXPnR-Ω-100

17.8

12

6.1

100

MJD-100- Ω

注:1、滑触线标准长度:4m。2、HXPnR-M、HXPnR-C及HXPnR-Ω性能相同,几何形状不同。

Note:1、Standard busbar length:4m.  2、Same performance, different dimension.
